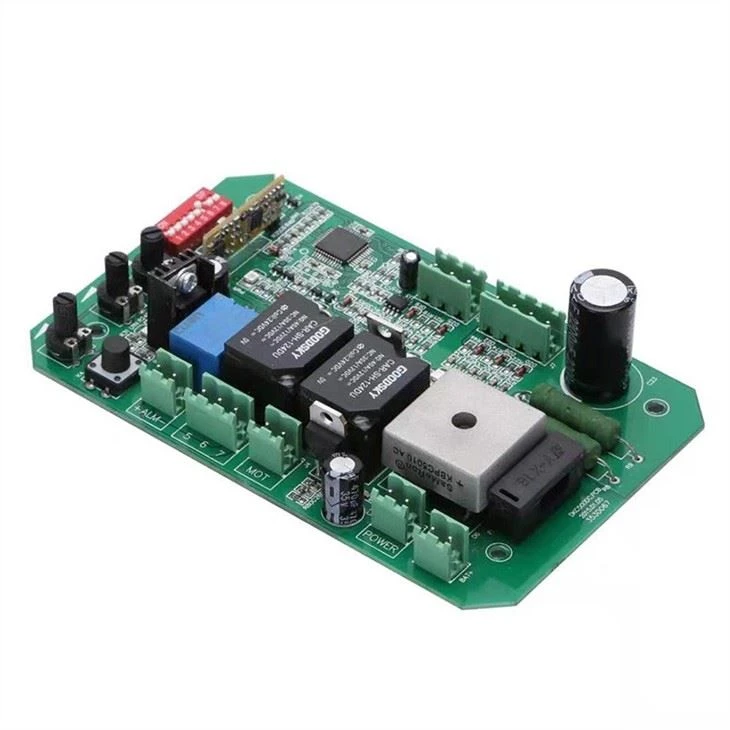

গেট ওপেনার DKC500DC কন্ট্রোলার

DKC500DC(L) এবং DKC800DC(L) স্লাইডিং গেট ওপেনারদের জন্য কাজ, কন্ট্রোল বোর্ড 24VDC, 24V DC স্লাইডিং মোটরগুলির সাথে সামঞ্জস্যপূর্ণ, সামঞ্জস্য করার জন্য 8টি ডিপ সুইচ রয়েছে৷

অনুসন্ধান পাঠান

gate controller

তারের নির্দেশাবলী:

J1 টার্মিনাল

5 COM (GND)

6 ফটোসেল ইনপুট (NC);

7 অতিরিক্ত পাওয়ার ইনপুট প্লাস 24VDC

J2 টার্মিনাল

24VAC-এর সাথে কানেক্ট করুন (Fig.11 দেখায় 120W 230VAC/24VAC অ্যানুলার ট্রান্সফরমার কানেকশন)

BAT প্লাস টার্মিনাল

ব্যাটারি ইন্টারফেস

J4 টার্মিনাল

ডিসি মোটর তারের সংযোগ (উপরে লাল তার, নীচে কালো তার)

J7 টার্মিনাল

1 গেট খোলা নিয়ন্ত্রণ বোতাম (NO);

2 গেট বন্ধ নিয়ন্ত্রণ বোতাম (NO);

3 স্টপ কন্ট্রোল বোতাম (NO);

4 নিয়ন্ত্রণ বোতাম সাধারণ টার্মিনাল;

J8 টার্মিনাল

24V ডিসি সতর্কতা আলো

J10 টার্মিনাল

ওপি ওপেন লিমিট সুইচ;

COM সীমা সুইচ সাধারণ টার্মিনাল;

CL বন্ধ সীমা সুইচ;

ডিপ সুইচ

ক্রমিক সংখ্যা
1 2	1 অন 2 বন্ধ: স্বয়ংক্রিয় বন্ধ বিলম্বের সময় হল 3s৷ 1 বন্ধ 2 চালু: স্বয়ংক্রিয় বন্ধ বিলম্বের সময় 10 সেকেন্ড। 1 অন 2 অন: স্বয়ংক্রিয় বন্ধ বিলম্বের সময় 30 সেকেন্ড। 1 বন্ধ 2 বন্ধ: স্বয়ংক্রিয় বন্ধ ফাংশন বাতিল করুন।
1 2
3	চালু - রিমোট কন্ট্রোল হল তিনটি বোতাম মোড, প্রথম বোতামটি খোলা, দ্বিতীয় বোতামটি বন্ধ, তৃতীয় বোতামটি STOP।
3	অফ- রিমোট কন্ট্রোল হল একক বোতাম মোড, রিমোট কন্ট্রোলে একটি একই বোতাম যা সার্কুলারলি OPEN/STOP/CLOSE/STOP নিয়ন্ত্রণ করতে পারে৷
4	বন্ধ - বাহ্যিক বোতাম সুইচ হল একক বোতাম মোড, J7 এর 1 এবং 4 এর সাথে সংযোগ করুন৷
4	অন - বাহ্যিক বোতাম সুইচ তিনটি বোতাম মোড।
5	বাম এবং ডান ইনস্টলেশন সেটিং। বন্ধ - ডান দিকে মাউন্টিং চালু - বাম দিকে মাউন্ট করা দরজা বন্ধ দিক পরিবর্তন শুধুমাত্র পুনরায় ক্ষমতা পরে বৈধ হবে.
6	সীমা সুইচ সেটিং। চালু - সাধারণ খোলা (NO); বন্ধ - সাধারণ বন্ধ (NC)।
7	বাধা বিপরীত ফাংশন পূরণ করুন. চালু - সক্রিয়; বন্ধ - অক্ষম।
8	বন্ধ করার সময় ইনফ্রারেড সনাক্তকরণ বিলম্ব চালু - ইনফ্রারেড সনাক্তকরণ বিলম্ব 1 সেকেন্ড; বন্ধ - ইনফ্রারেড সনাক্তকরণ বিলম্ব ফাংশন অক্ষম করা হয়েছে৷
